O Hardware - 1ª Parte

Em primeiro lugar o principal objectivo deste xcópio, (não vou chamar osciloscópio), é para ver o que se passa com as minhas experiencias com o Arduíno. Por isso faz todo o sentido criar uma montagem independente. Por outro lado antes de o fechar numa caixa quero usar o próprio Arduíno para o desenvolver. Surge então a 1ª versão com o Arduíno;  depois farei outra sem o Arduíno.

No que diz respeito às entradas digitais pouco há a dizer, o Arduíno é uma máquina digital e por isso mesmo tem tudo o que é preciso. Já para as entradas Analógicas o caso fia mais fino.

Cada entrada Analógica do Arduíno trata sinais entre os 0 e os 5 Volts, pois é mas uma corrente alternada é alternada porque tem valores inferiores ao 0. Como fazer?

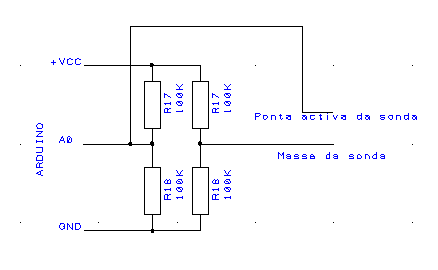

A solução mais simples é criar uma massa virtual com auxilio de 2 resistências iguais entre o Vcc e o GND do Arduíno e ligar lá a massa da ponta de prova enquanto se liga o pólo activo á entrada analógica também com o auxilio de 2 resistencias. Simples, mas não há bela sem senão. A tensão máxima positiva não pode ser mais de 2,5 V e a máxima negativa não pode ser inferior a -2,5 V. Uma chatice! Até porque a resolução passa para metade, 128 níveis para o positivo e outros tantos para o negativo (*).

(*) - As entradas analógicas do Arduino, tem uma resolução  de 10 Bits, o que dá 1024 niveis, o problema é que para isso precisaria de um monitor com 1024 pixels de altura para representar os sinais, ou então, dividir os resultados por 4 para a resolução que pretendo. Seria um desperdicio de banda transmitir os 10 Bit para depois os transformar em apenas 8. Assim faço essa "divisão por 4" no Arduino usando operações logicas.

Nesta 1º Versão, vamos ficar por aqui em termos de Hardware. Assim o material necessário resume-se a 1 Arduino e 8 resistencias de 100K de 1% de precisão.
