Analisador Lógico
As entradas vão desde o pino digital 2 até ao 7 no Arduino, correspondendo o pino 2 ao canal digital 0 . Os LEDs do painel tem apenas valor estético mas se um dos canais estiver no nivel alto o LED correspondente deverá estar aceso. Não reagem no entanto a mudanças de estado rápidas, isso é para ver no ecran do Xiloscópio. Existem dois botões, o de Tempo Real que reflete o que se está a passar á velocidade do varrimento possivel em tempo real, e que depende tambem da velocidade de transmissão de dados, e o Botão de Amostragem, que reflete conjuntos de 800 amostragens rápidas. Os dois sistemas tem vantagens e desvantagens. No modo de tempo real a velocidade de amostragem é menor pois tem de ser limitada á velocidade de transmissão de dados. Se aumentar-mos muito a velocidade de amostragem o sistema entra em sobrecarga e emperra. O sistema de Amostragem permite amostras rápidas do que se passa, mas enquanto os dados estão a ser transmitidos não há leituras.
Osciloscópio - Ops... Xiloscópio

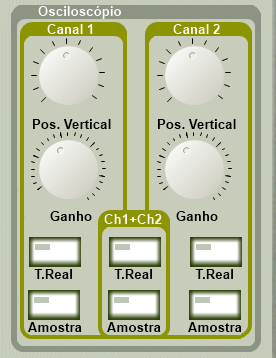

É aparentemente a zona mais complicada, o melhor é aplicar sinais aos circuitos resistivos do pino A0 e A1 do Arduino, e ver para que é que os botões servem.
ATENÇÂO: Cuidado não deve aplicar tensões alternadas superiores a 1.75 V cerca de 2.5 V de pico, para não danificar as entradas do Arduino. Posteriormente publicarei um circuito para estender a "Range" de voltagens admitidas no Xiloscópio. Para já ficamos assim.
Comandos Comuns
O potenciomentro de atraso serve para reduzir a frequencia de leitura e ver assim sinais mais lentos no tempo. O botão de trigger (gatilho), deveria servir para sicronizar o sinal mas não está a funcionar bem. O comando do cursor permite medir o valor de determinado ponto da onda. Para funcionar o gano deve estar em 0 senão dá medidas erradas. Isso será para corrigir no futuro. O botão pausa, serve mesmo para isso congelar a imagem no ecran, saimos da pausa clicando sobre o comando onde se estava antes de primir este. O botão Lento, é tão lento que ainda não funciona. O botão Escala serve para no modo Real parar uma certa cintilação no ecran mas reduz a performance. os outros dois botões já conhece. o LED pisca antes de o sistema estar POWER ON, fica aceso em Ligado e apaga-se quando se clica novamente no power , mas isso não se vê porque a janela do Xcópio fecha.
Termino por agora, com a promessa de voltar ao assunto em breve.
